直流耐電壓測試儀在實際工作中的操作方法
1、設備連線：

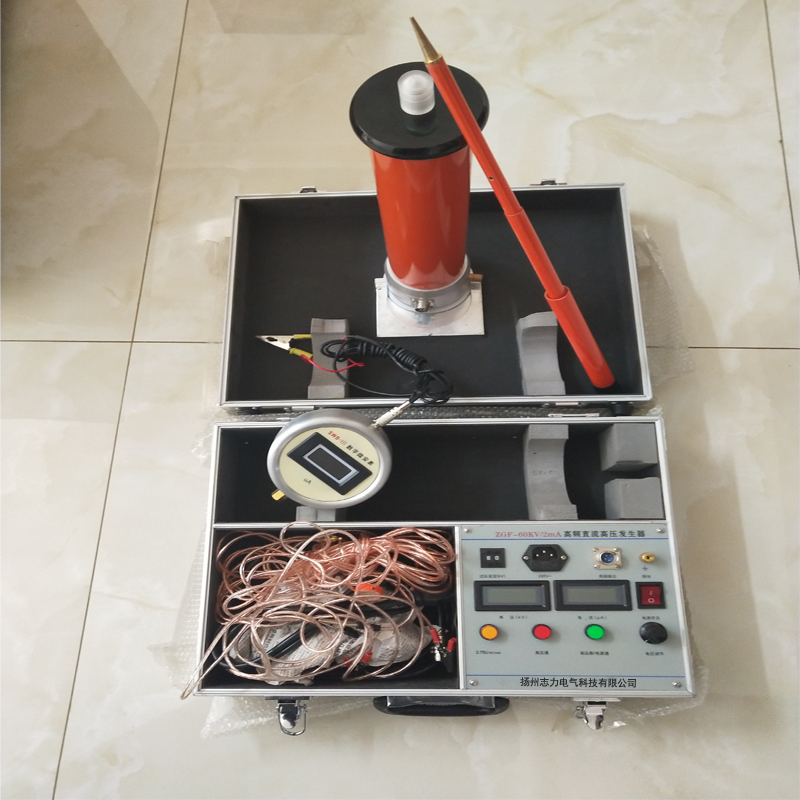

在斷開電源的情況下，用提供的線纜將控制箱與倍壓筒對應連接好，再連接地線，然后接上電源線。
注意：控制箱、倍壓筒、放電棒等所有的地線必須集中在被試品的地線上一點接地，不準相互串接。
2、對試品進行耐壓或泄露試驗：
經檢驗設備完好后，在倍壓筒高壓端接上水阻、微安表和被試品，檢查地線無誤后，可按照上述步驟進行試驗。本機有過流過壓保護功能，若試驗過程中高壓指示燈突然熄滅，表頭指示高壓消失，則是保護電路動作，關機檢查產生保護的原因，排除后可再次升壓試驗。升壓速度不宜太快，以每秒3-5%的試驗電壓值為宜，對于電容大的試品，電流不宜超過額定值80%。
注意：若電壓表讀數無變動，必須立即檢查連線是否正確，若是設備故障，請撥封面與本公司，不要擅自拆機。關機后，安全起見，須用放電棒對倍壓筒高壓端放電后方可拆線。
3、一般情況下，試驗完畢，關機前，須先將電壓調到零，再按下停止鍵，紅燈滅，綠燈亮，再關掉電源開關，拔掉電源插座，用放電棒放電。
以上步驟正常，說明設備完好，可設入試驗。
注意：再次開機須間隔至少一分鐘。
4、空載試驗檢查設備完好性：
在開始試驗之前進行空載試驗以檢查設備的完好性。
檢查連線無誤后，查上電源插座，將粗調、細調旋鈕向左旋到頭（設備有零位保護功能，升壓須從零開始，否則不能有升壓），按下電源開關，電源指示綠燈亮，等待幾秒種，等系統穩定后按下啟動鍵，這時高壓指示紅燈亮，表示可以升壓了。再等待數秒后，順時針方向慢慢轉動粗調旋鈕，這時可看到電壓表頭讀數上升，當電壓升至所電壓時放手，如電壓值略有偏移，可轉動旋鈕調節。
操作過程
（1） 在高壓輸出端子和地接線柱之間接入試品。
（2） 插上電源線，打開電源開關 ，“高壓分”指示燈（綠色）亮，“高壓合”指示燈（紅色）滅；電壓顯示表及電流顯示表,以及0.75倍電壓顯示表顯示均為零值。
（3） 將電壓、電流整定旋扭順時針旋到底,電壓調節旋扭逆時針旋到零位。（注：電壓調節旋扭不在零位，無法啟動“高壓合”按鍵）
（4） 輕按“高壓合”按鍵，“高壓合”指示燈（紅色）亮，緩慢調節電壓調節旋鈕到所需電壓值進行測試。測試時電壓顯示表指示試驗電壓值，單位為kV；0.75倍電壓顯示表11指示試驗電壓值的75%，單位位kV；電流顯示表7指示試驗電流值，單位為uA。
（5） 在試品測試過程中按下0.75倍電壓顯示鎖存按鍵，則0.75倍電壓顯示表顯示值鎖定，維持顯示值不便，這樣在做氧化鋅避雷器試驗時很方便地可作為參考電壓。
（6） 在任何時候按下定時開按鍵，則啟動時間繼電器，在記時到達預設的時間時，蜂鳴器發出報警訊響，同時切斷高壓輸出。
（7） 在試驗過程中，如果負載電流超過儀器額定輸出電流的0－10%時，“過流”指示燈亮，過流保護，防止損壞試品和儀器。
（8） 在試驗過程中，如果試驗電壓超過儀器額定輸出電壓的0－10%時，“過壓”指示燈亮，過保護，防止損壞試品和儀器。
（9） 試驗結束后，反時針調節電壓調節旋鈕旋到零位后，電壓顯示表緩慢回到零位。當三個顯示表顯示零值后，輕按“高壓分”按鍵，此時“高壓合”指示燈（紅色）滅，“高壓分”指示燈（綠色）亮，再關掉電源開關。
（10） 當被試品電容量很大時，電壓調節旋鈕旋到零位均調到零位后，輸出電壓顯示表遲遲不能回零，則先按“高壓分”按鍵，再關機。然后用放電棒將試品放電，再拆除被試品接線。
