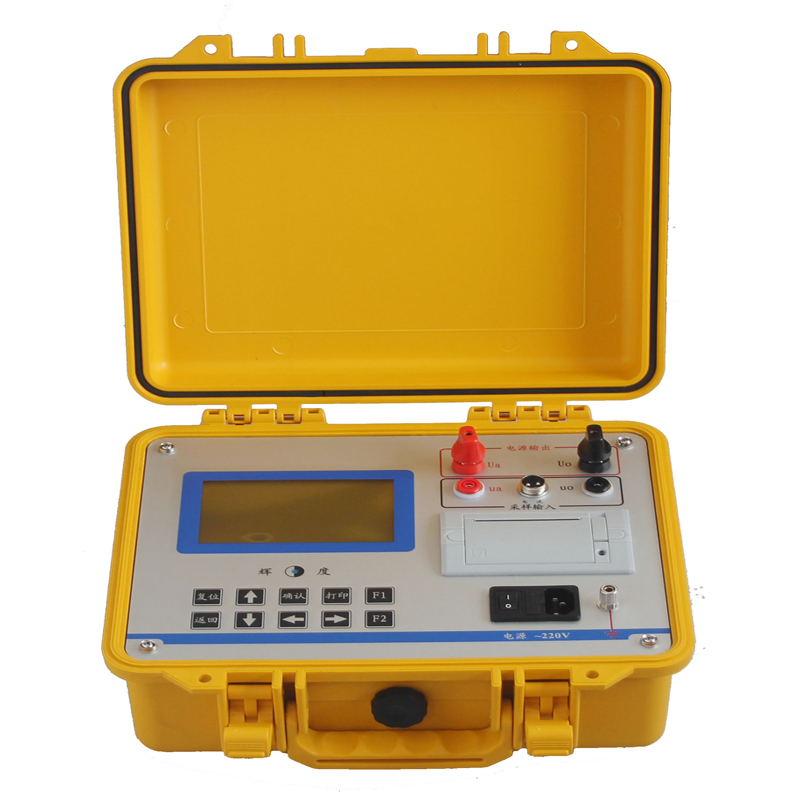

淺析全自動電容電感測試儀產品應用特點
全自動電容電感測試儀，簡稱電容電感測試儀。全自動電容電感測試儀采用橋式電路結構，標準電容器和被試電容器作為橋式電路的兩臂。當進行電容器電容值測量時，合上測試開關K,測試電壓同時施加在標準電容器和被試電容器上，處理器通過傳感器同采集流過兩者的電流信號并進行處理后得也被試電容器的電容值和阻性分量。
產品應用
全自動電容電感測試儀是在無功補償裝置專家工作組的指導下，針對變電站現場測量并聯電容器組中的單個電容器電容值時存在的問題而專門研制的，它著重解決了以下問題：
(1) 現場測量單個電容器需拆除連接線，不僅工作量大而且易損壞電容器；
(2) 電容表輸出電壓低而導致故障檢出率低。
(3) 測量電抗器的電感 該儀器具有測量工作量小、快捷簡便、性能穩定、測量準確、故障檢出率高等特點。
此外，它的電流測量單元還可兼作CVT、避雷器等電器設備的測量之用，具有一機多能的功效。
主要特性
（1）量程自動轉換；
（2）儲存2000個測試數據；
（3）大屏幕液晶（320×240 LCD）顯示, 漢字菜單操作提示；
（4）實現波形和測量處理數據同屏顯示，使測試過程更直觀；
（5）具有設置、校正和調試功能。
全自動電容電感測試儀具有測量工作量小、快捷簡便、性能穩定、測量準確、故障檢出率高；還能測量電抗器的電感，放電電阻測量功能，帶電測量耦合電容器的電流及電容量，計算被測電容量的容量；同步顯示電壓及電流波形和相位；量程自動轉換，存儲數據；大屏幕液晶顯示，中文輸出，并帶打印。
由于采用標準電容器、被試電容器同步采樣技術，可不受電源電壓波動的影響；加之測量過程是全自動進行
的，避免了手動操作引起的誤差，因此具有穩定性好、重復性好，準確可靠的特點
主要功能：
“防電容器裝置事故的技術措施”中規定：對高壓并聯電容器部分，應定期進行電容器組單臺電容器電容量的測量，推薦使用不拆連接線的測量方法，避免因拆裝連接線導致套管受力而發生套管漏油的故障。
專門針對變電站現場測量并聯電容器組、SCV裝置中的單個電容器電容值時存在的問題而專門研制的，它具有以下功能：
* 不拆線測量并聯及集合式電容器單只電容量或整組電容量。
* 不拆線測量電抗器、阻波器的電感。
* 不拆線測量變壓器的入口電容、發電機入口電容等。
* 具有并聯（放電）電阻值測量功能
* 能彌補電容表輸出電壓低而導致故障檢出率低的問題。
* 同步顯示電壓及電流波形和相位，計算被測電容器功率損耗。
工作原理：
全自動電容電感測試儀由于采用標準電容器,被試電容器同步采樣技術,可不受電源電壓波動的影響;加之測量過程是全自動進行的,避免了手動操作引起的誤差,因此具有穩定性好,重復性好,準確可靠的特點.
技術參數
1、電容量量程：0.2μF～2,000μF；
容量范圍：5～20,000 kvar；
測量精度：±1.5%×讀數±2個字；
分 辨 率：±1.0%rdg；
2、電感量程：1mH～9.99H；測量精度：±1.5%±2個字
3、輸出測量電壓：AC 26V/500VA；50Hz；
4、顯示方式：大屏幕液晶示屏全漢字輸出，TPμp-40面板式熱敏打印機
5、外形重量：370×370×220 mm/ 8 kg
6、工作條件：
環境溫度：0℃ ～+40℃，相對濕度：≤90%
電 源：AC 220V±10%；50Hz；
測量范圍、分辨率及誤差值
